一、丙烯酸材料優(yōu)點(diǎn)

 1、丙烯酸球場無毒，無氣味，對環(huán)境無污染，施工工期短，冷作業(yè)施工，常溫固化，與瀝青、混凝土、木材、金屬、陶瓷表面均有極強(qiáng)粘附力，正常使用不會起泡與脫落。

2 、涂料固化后涂膜連續(xù)均勻，堅(jiān)韌又有耐久性，整體防水，耐曬、耐熱、耐老化、耐酸堿、防水性能優(yōu)良。

3、防滑：場地干濕都不會出現(xiàn)打滑現(xiàn)象 ，有助運(yùn)動。

4、性能穩(wěn)定：氣溫變化對場地影響極小，終能保持良好的使用功能，材料大部分由進(jìn)口原料加工所成，耐候性極佳，具有良好防紫外線、戶外正常使用長達(dá)8年以上。

5、耐磨：已完工的球場可經(jīng)長時間運(yùn)動磨擦甚至汽車的碾壓。

6、具有較好的保色性：表面顏色使用3年以上，無明顯色變。

7、綜合使用成本低，不需要特別維護(hù)保養(yǎng)，清潔容易，是性價(jià)比較高的產(chǎn)品之一，適合籃球、網(wǎng)球、羽毛球、排球等運(yùn)動場地。

二、施工工藝

 1、施工前基面處理

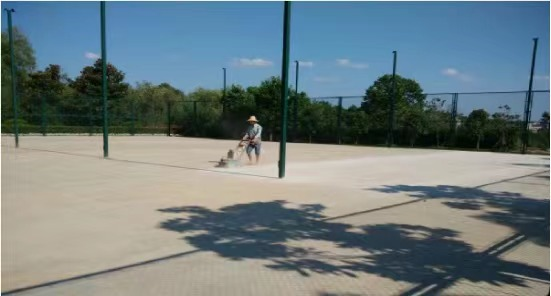

A、用磨機(jī)對基礎(chǔ)表面進(jìn)行打磨，對有排水坡度但基礎(chǔ)表面過高處也進(jìn)行著重打磨。

   B、酸洗：先用清水濕潤地面，再用濃度為6%鹽酸對地面進(jìn)行酸洗，酸洗能很好地清除混凝土表面浮灰和中和基礎(chǔ)層的堿性。（瀝青基礎(chǔ)省略此工藝）

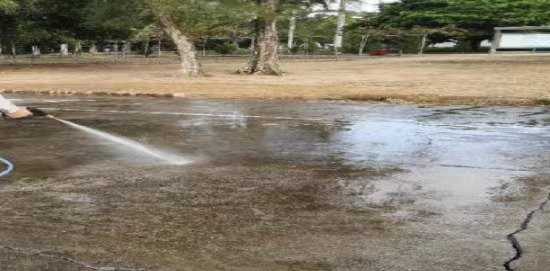

  C、專用洗地機(jī)或地板刷全場刷一道或高壓水槍沖洗，晾曬干后方可進(jìn)行下一道工序施工。

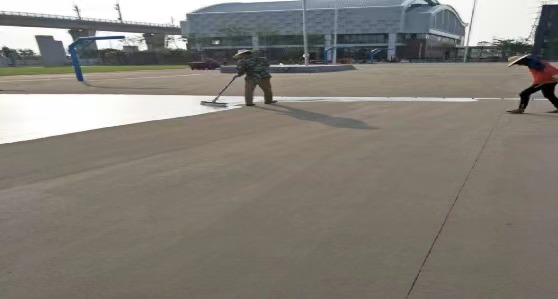

2、刮涂防水：用水把乳液膠水稀釋到20%的濃度，用專用膠耙均勻刮開，此工序能很好的加強(qiáng)水泥基面的強(qiáng)度，同時能更好地讓底料跟基面粘合成一體。（瀝青基礎(chǔ)省略此工藝）

 3、修補(bǔ)水泥基礎(chǔ)的切割縫和積水位置（修補(bǔ)用料為：乳液膠水、水泥、石英砂按一定比例調(diào)成漿狀再用灰刀灌平切割縫）

4、鋪設(shè)底涂找平層（兩至三層）：用料跟補(bǔ)切割縫大體一致，只需調(diào)少其中石英砂的比例，再用硅膠耙子均勻涂刮，此層為粗砂層，即用60-80目石英砂（瀝青基礎(chǔ)比水泥基礎(chǔ)材料用量相應(yīng)增加）。

5、鋪設(shè)丙烯酸紋理層（一至兩層），此層為細(xì)砂層，只需在丙烯酸涂料中兌上1倍100-120目石英砂及一定量水，操作方法同找平層。

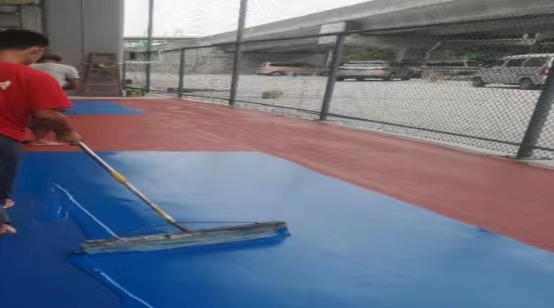

6、鋪設(shè)丙烯酸終飾面層（一至兩層）。

7、定位畫線。

A、先按國家田聯(lián)規(guī)定標(biāo)準(zhǔn)定位，用粉筆模擬彈出線條。

B、用美紋紙分隔好間距，羊毛掃分兩次涂上畫線漆，厚度為0.3mm。

C、待涂料不粘后將美紋紙撕掉。

水泥基礎(chǔ)收縮縫開裂，那是水泥基礎(chǔ)熱脹冷縮所影響的結(jié)果，為正�，F(xiàn)象。表面出現(xiàn)輕微的印子亦屬正�，F(xiàn)象，俗稱水印。以上均無質(zhì)量問題，龜裂基礎(chǔ)如穩(wěn)定性不夠繼續(xù)擴(kuò)大龜裂有造成面層龜裂的可能。

注意事項(xiàng)：

1、底膠刮涂前，需保證地面干燥。

2、下雨天不能施工，避免在烈日下或濕度大于90%情況下施工。

3、面層涂料完成需至少保持8小時無水浸泡，氣溫低需更長時間。

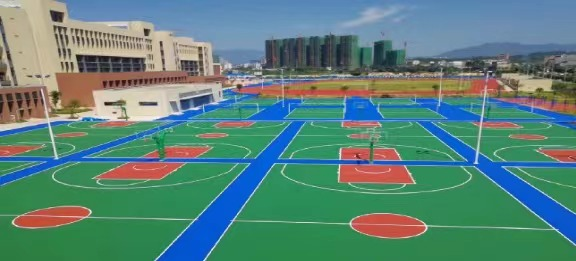

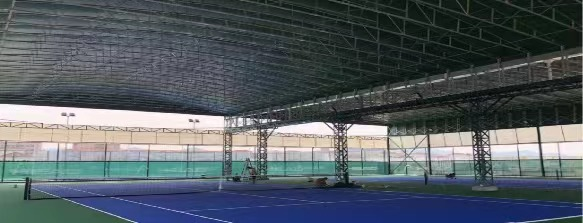

8、竣工案例圖
